В танках 1940-1942 годов выпуска боекомплект состоял из 77 выстрелов, которые укладывались на полу боевого отделения и на его стенках. На полу танка устанавливались 20 высоких (на 3 выстрела) и 4 низких (на 2 выстрела) чемодана – всего 68 снарядов. На стенках боевого отделения размещались 9 выстрелов: на правой стороне – 3, в общей горизонтальной укладке, и на левой – 6, в двух горизонтальных укладках по 3 выстрела.

В танках 1942-1944 годов выпуска с «улучшенной» башней боекомплект состоял из 100 выстрелов (бронебойных – 21, осколочно-фугасных – 75, подкалиберных – 4). Для укладки выстрелов на полу боевого отделения было оборудовано 8 ящиков на 86 выстрелов. Остальные 14 выстрелов размещались так: 2 бронебойно-трассирующих – в кассетах на крышке ящика в правом заднем углу боевого отделения, 8 осколочно-фугасных – на левом борту боевого отделения и 4 подкалиберных – в кассетах на правом борту.

Таким образом в «кранцах первых выстрелов» танка Т-34 ранних выпусков с башней «пирожком» имелось 9 выстрелов, а с «улучшенной» башней – 14. За остальными заряжающему приходилось лезть в чемоданы или в ящики. С первыми было труднее, так как их конструкция обеспечивала доступ только к одному верхнему выстрелу. В ящиках выстрелы располагались горизонтально, и при открытой крышке обеспечивался доступ сразу к нескольким выстрелам.

Помимо конструктивных особенностей орудия, столь важный параметр, как скорострельность, в огромной степени зависит от удобства работы заряжающего. И тут немецкие средние танки имели заметное преимущество перед своими противниками, в первую очередь перед советскими танками, главным образом за счёт использования компоновки с носовым расположением трансмиссии. Данная компоновка, благодаря объединению отделений управления и трансмиссионного, позволила отвести под боевое отделение часть корпуса большую, чем при кормовом расположении трансмиссии.

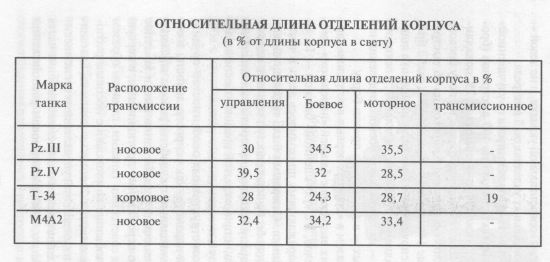

Из данных таблицы можно понять, что наименьшим среди всех сравниваемых танков объёмом боевого отделения и отделения управления Т-34 обязан последовательному несовмещенному расположению моторного и трансмиссионного отделений, занимавших 47,7% его длины.

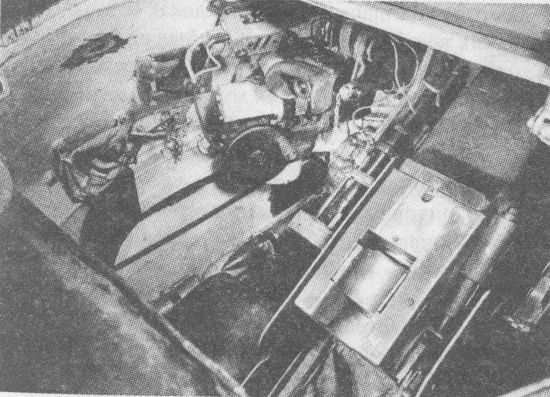

Вид внутрь башни танка Т-34 через башенный люк. Слева от казённика пушки Ф-34 хорошо различима трубка телескопического прицела ТМФД-7, выше её – налобник и окуляр перископического прицела ПТ-4-7 и маховик поворотного механизма башни. Над последним размещён аппарат №1 ТПУ командира танка. Левее и ниже аппарата ТПУ видна рамка бортового смотрового прибора, пользоваться которым, судя по снимку, командиру танка было весьма затруднительно


Весьма важным параметром, напрямую влияющим и на точность стрельбы, и на её скорострельность является ширина в плечах рабочих мест наводчика и заряжающего. К сожалению, по танку Т-34 точными данными на этот счёт автор не располагает. Однако совершенно очевидно, что эта ширина у нашей машины при объёме боевого отделения заметно меньшем, чему немецких танков Pz.III и Pz.IV, не может быть больше. Тем более, что и диаметр башенного погона в свету, или, как его иногда называют, круга обслуживания, у Т-34 составлял 1420 мм, у Pz.III – 1530, а у Pz.IV – 1600 мм! Ширина рабочих мест наводчика у обоих немецких танков составляла 500 мм. У Т-34 в силу вышесказанного она не могла превышать это значение, а скорее всего находилась где-то в пределах 460– 480 мм. Наводчик волей-неволей должен был сидеть лицом по ходу танка, и его рабочее место, в конце концов, определялось шириной плеч мужчины среднего роста. Хуже было заряжающему. По-видимому, считалось, что в пределах отведённого ему объёма он мог сравнительно вольно располагать своё тело. Исходя из габаритов башни, можно посчитать ширину в плечах рабочего места заряжающего, которая находилась где-то в пределах 480x600 мм (у Pz.III – 600x900 мм, у Pz.IV – 500x750). Если учесть, что длина 76-мм выстрела составляет примерно 600 мм, то вообще становится непонятно, как в башне Т-34 заряжающий мог выполнять свои обязанности. Появление в 1942 году новой башни так называемой «улучшенной формы» (улучшенной с точки зрения технологии изготовления) с меньшим наклоном стенок, скорее всего позволило несколько расширить рабочие места наводчика и заряжающего. Но ненамного – диаметр башенного погона остался прежним.

Защищённость

В основу формообразования корпуса и башни танка Т-34 были положены решения, использованные ещё при создании опытного лёгкого танка БТ-СВ-2 «Черепаха», в основу концепции – идея противоснарядного бронирования. Строго говоря, и то, и другое было положено в основу проектирования ещё лёгкого танка А-20, а затем по наследству перекочевало на Т-34. Не вдаваясь в подробности конструкций корпуса и башни «тридцатьчетвёрки», попробуем разобраться, насколько её броневая защита отвечала своему предназначению.
