В 1943 году конструкция главного фрикциона была усовершенствована. Кроме того, ввели сервомеханизм педали выключения главного фрикциона, заметно облегчивший работу механика-водителя, и без того требовавшую немалых физических усилий. За время длительного марша механик-водитель терял в весе несколько килограммов.
На манёвренность танка существенное влияние оказывает отношение длины опорной поверхности к ширине колеи – L/B. У Т-34 оно равнялось 1,5 и было близко к оптимальному. У средних немецких танков оно было меньше: у Pz.III – 1,2, у Pz.IV – 1,43. А значит, и поворотливость у них была лучше. Лучше этот показатель был и у «Тигра». Что касается «Пантеры», то соотношение L/B у неё было таким же, как и у Т-34.

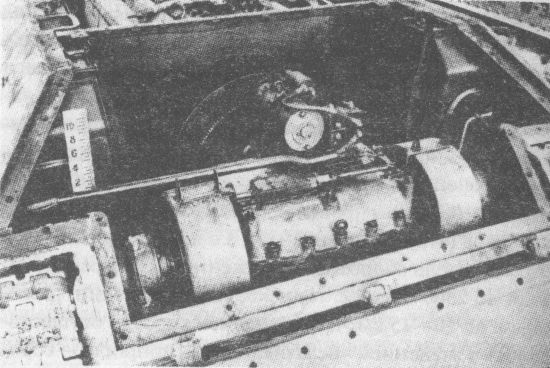

Вид на трансмиссию танка Т-34. Сверху на коробке передач установлен электростартёр, по бокам – бортовые фрикционы
Ходовая часть танка применительно к одному борту состояла из пяти сдвоенных опорных катков диаметром 830 мм. Опорные катки, выпускавшиеся разными заводами и в разное время, существенно отличались по конструкции и внешнему виду: литые или штампованные, с резиновыми бандажами или с внутренней амортизацией (летом 1942 года СТЗ выпускал катки вообще без амортизации).
Отсутствие на опорных катках резиновых бандажей вносило свою лепту в демаскирующий танк шум. Главным его источником были гусеницы, гребни которых должны были точно попадать между роликами на ведущем колесе. Но когда гусеница растягивалась, расстояние между гребнями увеличивалось, и гребни били по роликам. Добавляло грохоту и отсутствие на Т-34 глушителя.
Органическим недостатком Т-34 являлась пружинная подвеска типа Кристи, сообщавшая машине во время движения сильные колебания. Кроме того, шахты подвески «съедали» значительную часть забронированного объёма.
* * *
Завершая разговор об особенностях конструкции и эксплуатации танка Т-34, необходимо остановиться ещё на одном вопросе. Дело в том, что рассмотренные выше параметры часто взаимодополняют друг друга, а, кроме того, на них в значительной степени влияют другие факторы. Так, например, рассматривать вооружение и защищённость без учёта средств наблюдения и связи нельзя.
Ещё 1940 году был отмечен и такой существенный недостаток танка, как неудачное размещение приборов наблюдения и их низкое качество. Так, например, смотровой прибор кругового обзора устанавливался справа сзади от командира танка в крышке башенного люка. Доступ к прибору был крайне затруднён, а наблюдение возможно в ограниченном секторе: обзор по горизонту вправо до 120°; мёртвое пространство 15 м. Ограниченный сектор обзора, полная невозможность наблюдения в остальном секторе, а также неудобное положение головы при наблюдении делали смотровой прибор совершенно непригодным к работе. По этой причине уже осенью 1941 года этот прибор был изъят. В итоге для кругового наблюдения можно было использовать только перископический прицел ПТ-4-7, но он позволял вести наблюдения в очень узком секторе – 26°.
Сварная башня производства СТЗ. Хорошо видны детали – пробка-заглушка амбразуры для стрельбы из личного оружия, бронировка бортового смотрового прибора, прицел ПТ-4-7 в боевом положении (крышка бронировки откинута)
Неудобно располагались и приборы наблюдения в бортах башни. Для того чтобы воспользоваться ими в тесной башне, необходимо было суметь извернуться. Кроме того, вплоть до 1942 года эти приборы (и у механика-водителя тоже) были зеркальными, с зеркальцами из полированной стали. Качество изображения было ещё то. В 1942 году их заменили на призматические, а в «улучшенной» башне были уже смотровые щели со стеклоблоками триплекс.
В лобовом листе корпуса по обеим сторонам от люка механика-водителя под углом 60° к продольной оси танка располагались два зеркальных смотровых прибора. В верхней части крышки люка устанавливался центральный зеркальный перископический смотровой прибор. С начала 1942 года появился люк механика-водителя более простой формы с двумя призменными смотровыми приборами. Для защиты от пуль и осколков снарядов призмы закрывались снаружи откидными броневыми крышками, так называемыми «ресничками».

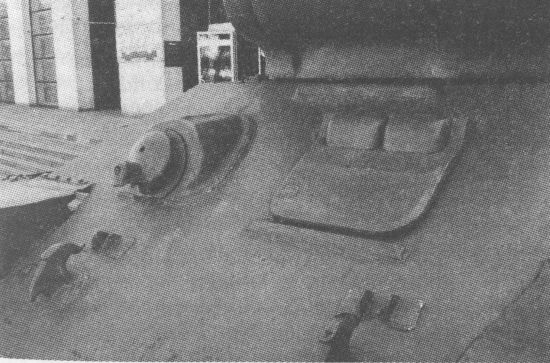

Вид на верхний лобовой лист корпуса с шаровой установкой курсового пулемёта и люком механика-водителя
Качество призм, сделанных из оргстекла желтоватого или зеленоватого оттенков, в приборах наблюдения было безобразным. Рассмотреть через них что-либо, да ещё в движущемся, раскачивающемся танке, было практически невозможно. Поэтому механики-водители, например, часто приоткрывали свой люк на ладонь, что позволяло им хоть как-то ориентироваться. Смотровые приборы механика-водителя, кроме того, очень быстро забивались грязью. Появление люка с «ресничками» позволяло хоть как-то замедлить этот процесс. В движении одна «ресничка» закрывалась, а водитель вёл наблюдение через другую. Когда она загрязнялась, открывалась закрытая.
