В часах установлен элемент питания (батарейка). Одним из своих полюсов батарейка прикасается к токосъемной шине. По этой шине ток поступает в изолированную от остального механизма часов колонку, которая несет контактную пластину. Эта пластина продета сквозь проволочную петельку, закрепленную на второй пластине, также изолированной от остального механизма.

Другой полюс батарейки контактирует с массой всего механизма. В этом направлении ток от батарейки поступает через спираль на баланс, а оттуда — на закрепленную в прорези обода баланса катушку. Катушка соединена одним концом с самим балансом. Имейте в виду, все детали электронной схемы малогабаритных часов очень малы.

На балансе установлен контактный штифт, к которому подключается второй конец катушки. А под балансом располагается изготовленный из специального платиново-кобальтового сплава постоянный магнит большой мощности. Магнитопровод из электротехнической стали создает необходимую концентрацию магнитного поля на пути катушки и снижает рассеивание магнитного поля.

На оси баланса установлен ролик, в котором закреплен эллипс. Как только баланс приходит в движение и начинает колебаться, эллипс поочередно захватывает зубья храповика и вращает его. Когда храповик выходит из зацепления с эллипсом, его фиксирует магнит, также изготовленный из платиново-кобальтового сплава. Зубья стального храповика поочередно притягиваются к магниту, таким образом храповик фиксируется.

Когда движение баланса происходит в направлении рабочего хода, эллипс захватывает очередной зуб храповика и поворачивает его, в результате следующий зуб храповика оказывается в магнитном поле. Подтянутый магнитом храповик фиксируется в этом положении.

При обратном движении баланса эллипс не выводит зафиксированный зуб из поля магнита, так как смещает его лишь незначительно. Храповик опять притягивается магнитом и снова занимает исходное положение.

Триб храповика, в свою очередь, находится в зацеплении с секундным центральным колесом. Это колесо при вращении сопряжено с минутным колесом. На втулке минутного колеса установлен минутный триб. Через вексельное колесо и его триб он соединяется с часовым колесом.

Кинематика часов такова: если вложить в них батарейку и качнуть баланс, то контактный штифт соприкасается с пластиной и электрическая цепь замыкается. Ток течет через катушку, из-за чего вокруг нее возникнет электромагнитное поле. В тот момент, когда катушка оказывается вблизи постоянного магнита, срабатывает контакт.

Из-за взаимодействия электрических полей катушки и магнита на катушку будет действовать сила, направленная на выталкивание катушки из магнитного поля. Движение приведет к тому, что баланс повернется и начнет вращаться. Когда же катушка выйдет из зоны действия магнита, контакт будет разомкнут и импульс перестанет поступать на баланс.

Под воздействием спирали баланс изменяет направление своего вращения. Из-за этого катушка снова приближается к постоянному магниту. Но контакта не происходит, так как контактный штифт проходит мимо конца пластины, не прикасаясь к нему.

В наручных электронных часах необходимы некоторые дополнительные устройства. Дело в том, что при пуске часов нужно сообщить балансу начальный импульс. Для этого предназначено устройство в виде специальной системы рычагов. Одновременно это устройство предназначается и для защиты баланса от поломки при переводе стрелок.

Система рычагов тормозит баланс при включении механизма перевода стрелок.

Электронно-механические бесконтактные часы

Эти часы также снабжены электромагнитным приводом баланса, то есть приводом такого типа, в котором импульс балансу сообщается вследствие взаимодействия полей постоянного магнита и электрической катушки (рис. 7).

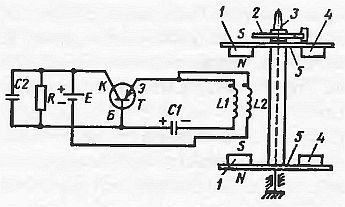

Рис. 7. Принципиальная схема работы электронно-механических часов:

Однако сам процесс формирования импульса в этих часах осуществляется не с помощью контакта, а посредством миниатюрного транзистора.
