— Если у часов большая погрешность суточного хода, это значит, что у них разрегулированы или изношены контакты. Их следует сменить и отладить.

— Если стрелки часов показывают неправильное время, хотя механизм исправен, причина — слабый фрикционный узел. Чтобы исправить положение, достаточно обжать минутник.

— Если часы спешат, значит, упала амплитуда и контакты подгорают. Их надо промыть спиртом.

— Если катушка задевает за ангренажный мост или верхний магнитопровод, значит, она деформирована или оборвана. Надо ослабить винты крепления катушки, затем установить ее в плоскости, закрепить и уравновесить баланс.

— Если нет напряжения на контактной колонке, плохой контакт батарейки с токопроводом и токопровода с колонкой, нужно подогнуть токопровод.

— Если отскочил контакт контактной пластины, смените контакты.

— Если токопровод пробивает током на платину, надо переклеить токопровод.

— Если часы часто меняют ход, причиной могут быть дробные импульсы на балансе. Для исправления надо зачистить и отладить контакты.

Крупногабаритные электронно-механические часы

Среди крупногабаритных электронно-механических часов распространены часы с электроподзаводом. Такая конструкция является как бы промежуточным звеном между механическими и электронными часами. В большинстве случаев часы с электроподзаводом отличаются друг от друга только конструкцией узла подзавода. Различий в других узлах механизма у них нет или они незначительны.

Электронно-механические будильники. Конструктивные особенности

Кинематическая схема бесконтактных электронномеханических часов значительно отличается от кинематической схемы механических часов. В механических часах движение стрелки осуществляется за счет движения, подаваемого от заводной пружины. Колебательная система баланс — спираль выполняет только функции регулятора и в свою очередь расходует энергию пружины на поддержание колебательного процесса.

В электронно-механических часах движение стрелок осуществляется за счет энергии от источника постоянного тока. Эта энергия используется только для того, чтобы привести в действие регулятор хода.

Таким образом, колебательная система баланс — спираль вместе с укрепленными на балансе магнитами выполняет одновременно две функции: регулятора и двигателя. Энергия передается от узла баланса через колесную систему на стрелки, при этом роль ведущих элементов выполняет анкерный преобразователь, а роль ведомых элементов — зубья колес, в то время как в механических часах роль ведущих элементов выполняют зубья колес, а ведомых — анкерная вилка.

В бесконтактных электронно-механических часах может быть применена так называемая червячная передача вместо традиционной цилиндрической пары (колесо — триб). Червячная пара обладает большим передаточным отношением по сравнению с цилиндрической колесной парой, что дает возможность исключить из колесной системы механизма две пары колес (анкерный триб — секундное колесо и секундный триб — промежуточное колесо). Поэтому червячная передача применяется в тех конструкциях, где необходимо создать компактный механизм с упрощенной кинематической схемой.

Конструктивной особенностью этих часов является также наличие в них специального штифтового хода с магнитной притяжкой, что создает определенные проблемы в ремонте.

Рассмотрим в качестве примера схему электронно-механического будильника (рис. 8).

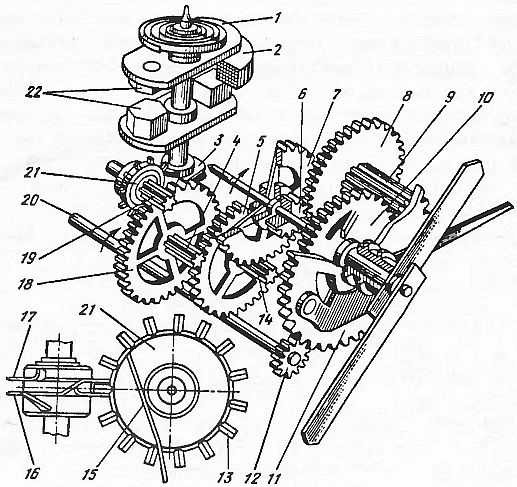

Рис. 8. Кинематическая схема электронно-механического будильника:

Механизм часов имеет 4 рубиновых камня и бесконтактный электромагнитный привод и состоит из электронного блока, колебательной системы (баланс—спираль), штифтового анкерного преобразователя движения узла баланса, источника постоянного тока, колесной системы, электрического звонка или зуммера и устройства для его включения и выключения. Электронный блок часов получает питание от гальванического элемента. Продолжительность работы часов от одного источника тока 12 месяцев.
