Глава 3. Кварцевые часы
Так называются наручные электронно-механические часы с кварцевым генератором (рис. 9).

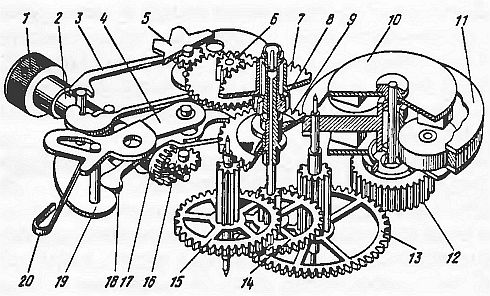

Рис. 9. Кинематическая схема кварцевых часов КНЧ 3050:
1 — головка переводная;
2 — вал переводной;
3 — фиксатор;
4 — кулиса;
5 — звездочка с колесом;
6 — колесо вексельное;
7 — колесо часовое;
8 — триб минутной стрелки;
9 — колесо центральное с трубкой;
10 — ротор шагового двигателя;
11 — статор шагового двигателя;
12 — триб шагового двигателя;
13 — колесо передаточное;
14 — колесо секундное с трибом;
15 — колесо промежуточное;
16 — колесо переводное;
17 — муфта кулачковая;
18 — рычаг заводной;
19 — рычаг переводной со штифтом;
20 — пружина кулисы
Кварцевый генератор — это источник высокостабильных колебаний, расположенный в электронном блоке.
Блок кварцевого генератора представляет собой печатную плату с размещенными на ней кварцевым резонатором, интегральной микросхемой и пассивными элементами. Блок соединяется с платиной винтами. Исполнительным устройством в часах является шаговый двигатель, выполненный в виде автономного узла. Элемент питания обеспечивает не менее 12 месяцев непрерывной работы часов.
Принцип действия и кинематическая схема работы часов таковы: электрический сигнал кварцевого генератора подвергается делению его частоты и после формирования импульса поступает на шаговый двигатель. Частота следования импульсов — 1 Гц. Шаговый двигатель, в свою очередь, преобразует последовательные электрические импульсы в прерывистое вращение основной колесной системы.
Посредством колесной системы вращение вала двигателя передается на стрелки и календарное устройство (если оно имеется).
Триб шагового двигателя (12) находится в зацеплении с передаточным колесом (13), триб которого ведет секундное колесо (14). От триба секундного колеса через промежуточное колесо (15) с трибом вращение передается центральному колесу (9). Стрелочный механизм состоит из триба минутной стрелки (8), вексельного колеса (6) с трибом, часового колеса (7).
Переводной вал (2) с головкой (1) может занимать два фиксированных положения. Если у часов имеется календарное устройство, тогда переводной вал будет рассчитан на три положения.
Для того чтобы перевести стрелки, необходимо поставить переводную головку во второе фиксированное положение. Кулачковая муфта (17) при этом должна войти в зацепление с переводным колесом (16). Далее вращение передается на стрелочный механизм.
Во время перевода стрелок стопорный рычаг, механически связанный с переводным валом, стопорит переводное колесо и предотвращает движение колесной системы и шагового двигателя при переводе стрелок. После установки стрелок и при возвращении переводной головки в начальное положение рычаг возвращается в нормальное положение, обеспечивая пуск шагового двигателя.
Разборка часов
Отверните запорное кольцо и снимите крышку корпуса.
Отверните винт пружины элемента питания, снимите пружину и осторожно, желательно при помощи пинцета, вытащите элемент, беря его только за цилиндрическую часть корпуса.
Далее отверните винты подключения шагового двигателя, обязательно придерживая пинцетом наконечники проводников.
Вставьте в механизм элемент питания и тестером проверьте исправность электронного блока.
Плюсовой щуп тестера подключается к платине механизма часов, а минусовой — поочередно к контактам подключения шагового двигателя. Стрелка прибора при этом должна отклониться до 1,4–1,5 В и совершать колебания в пределах 1–2 мм с интервалом в 2 с. Если такие колебания отсутствуют, замените электронный блок.
Затем определите исправность шагового двигателя. Переключатель тестера для этого следует установить в положение измерения сопротивления.
Подключить щупы тестера к контактам (выводам) шагового двигателя и измерить сопротивление катушек, которое должно находиться в пределах 3–4 кОм.
Один щуп тестера подключите к платине часов, а второй — к одному из выводов шагового двигателя.
При этом стрелка прибора должна быть в левом крайнем положении шкалы прибора. То же самое повторить с другим выводом. Если при замере стрелка отклонится вправо, значит, катушка шагового двигателя замыкается на корпус. Такой двигатель надо заменить.
