Название и номер корабля: VASTERGOTLAND (-), HALSINGLAND (-),SODERMANLAND (-),0STERG0TLAND (-)
Отличительные признаки:
• Закругленный нос, небольшой обтекатель на передней части корпуса.
• Гладкий симметричный легкий корпус с закругленной верхней частью.
• Большая ясно различимая рубка со скошенным верхом передней стенки.
• Рубка немного расширяется (в профиль) в своей нижней трети.
• Горизонтальные рули установлены на рубке за передним краем в нижней половине.
Примечание 1. С одним корпусом и Х-образными рулями на корме.
Надводное водоизмещение, т: 1070. Подводное водоизмещение, т: 1143. Длина, м: 48.5. Ширина, м: 6,1. Осадка, м: 5,6.
Скорость, узлы: 10 надводная; 20 подводная.
Торпедное вооружение: 6 ТА калибра 533 мм; торпеды FFV тип 613. 3 ТА калибра 400 мм; торпеды FFV тип 431/451.
РЛС:
Навигационная - Тепла.
ГАС: Atlas Elektronik CSU 83; на корпусе.

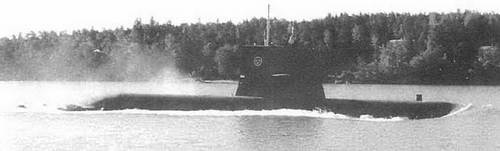

«ХАЛ СИНГЛАНД»
Подводные лодки Великобритания

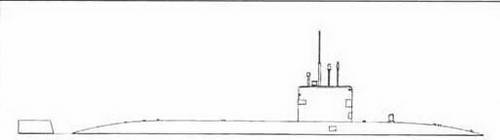

«Свифтсур»
Страна: Великобритания Страна-производитель: Великобритания Класс корабля: ПЛ Тип: SWIFTSURE (ДПЛ) В строю: 5
Название и номер корабля: SOVEREIGN (S 108), SUPERB (S 109), SCEPTRE (S 104), SPARTAN (S 105), SPLENDID (S 106)
Отличительные признаки:
• ПЛ имеет горбатый профиль.
• Наружный корпус сохраняет свой диаметр по большей части длины корпуса.
• Убирающиеся горизонтальные рули, установленные на корпусе.
• Выступающий тонкий обтекатель ГАС расположен на опалубке перед рубкой.
• Рубка расположена немного впереди мидель-шпангоута. Она имеет вертикальную переднюю и заднюю стенку и сходится конусом к заднему краю.
• Крутой покат корпуса на корме в сравнении с плавным скатом в носовой части.
• В кормовой части опалубки расположен большой руль с плоским верхом и скошенной передней кромкой.
Надводное водоизмещение, т: 4400. Подводное водоизмещение, т: 4900. Длина, м: 82,9. Ширина, м: 9,8. Осадка, м: 8,5.
Скорость, узлы: 30+ подводная.
Ракетное вооружение: КР МБ - Hughes Tomahawk Block III (Splendid). ПКР -McDonnell Douglas UGM-84B Sub-Harpoon.
Торпедное вооружение: 5 ТА калибра 533 мм: торпеды Marconi Spearfish/ Marconi Tigerfish Mk 24 Mod 2.
Ложные цели: 2 ПУ SSE Mk 6 для постановки торпедных ложных целей. РЛС:
Навигационная - Kelvin Hughes Тип 1006.
ГАС: Plessey Тип 2074; на корпусе. Фланговая решетка ВАС Тип 2007; на корпусе. Буксируемая решегка Ferranti Тип 2046. Thomson-Sintra Тип 2019 PARIS или THORN EMI 2082; Marconi Тип 2077.

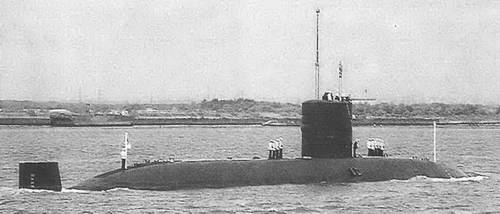

«СКИПТРИ»

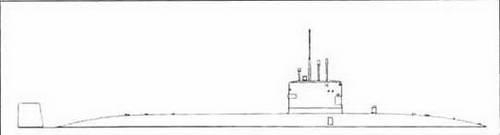

«Трафальгар»
Страна: Великобритания Страна-производитель: Великобритания Класс корабля: ПЛ Тип: TRAFALGAR (ДПЛ) В строю: 7
Название и номер корабля: TRAFALGAR (S 107), TURBULENT (S 87), TIRELESS (S 88), TORBAY (S 90), TRENCHANT (S 91), TALENT (S 92), TRIUMPH (S 93)
Отличительные признаки:
• Длинный низкий корпус с почти одинаковыми скатами в носовой и кормовой оконечности наружного корпуса.
• Закругленная обшивка верхней части корпуса.
• Убирающиеся рули глубины, установленные впереди на корпусе.
• Выступающий тонкий обтекатель ГАС расположен на обшивке перед рубкой.
• Рубка расположена немного впереди мидель-шпангоута. Она имеет вертикальную переднюю и заднюю стенки и сходится конусом к заднему краю.
• В кормовой части корпуса расположен большой руль с плоским верхом и скошенной передней кромкой.
Примечание 1. На корабле «TURBULENT» в кормовой части корпуса есть небольшой «горб», в котором размещается маленькая лебедка. Примечание 2. Наружный корпус и наружные поверхности покрыты специальным покрытием снижающим шумы.
Примечание 3. Рубка упрочена для проведения операций подо льдом.
Надводное водоизмещение, т: 4740. Подводное водоизмещение, т: 5208. Длина, м: 85,4. Ширина, м: 9.8. Осадка, м: 9.5.
Скорость, узлы: 32 подводная.
Ракетное вооружение: КР МБ - Hughes Tomahawk Block III устанавливаются с 1998 г. ПКР - McDonnell Douglas UGM-84B Sub-Harpoon Block 1С. Торпедное вооружение: 5 носовых ТА калибра 533 мм; торпеды Marconi Spearfish/Marconi Tigerfish Mk 24 Mod 2.
Ложные цели: 2 ПУ SSE Mk 8 для постановки торпедных ложных целей. РЛС:
Навигационная - Kelvin Hughes Тип 1007.
ГАС: ВАе Тип 2007 АС или Marconi 2072; на корпусе. Plessey Тип 2020 или Marconi/Plessey 2074; на корпусе. Буксируемая решетка GEC Avionics Тип 2026 или Ferranti Тип 2046. Thomson-Sintra Тип 2019 PARIS или THORN EMI 2082. Marconi Тип 2077.

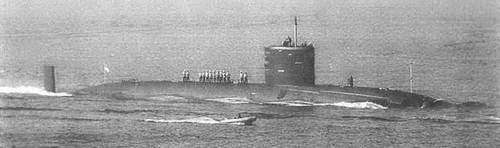

«ТРЕНЧАНТ»

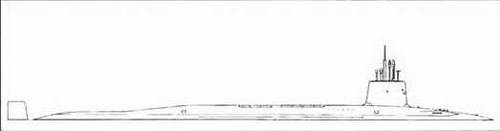

«Вэнгард»
Страна: Великобритания
