  124

Страна-производитель: Великобритания

Класс корабля: АПЛ

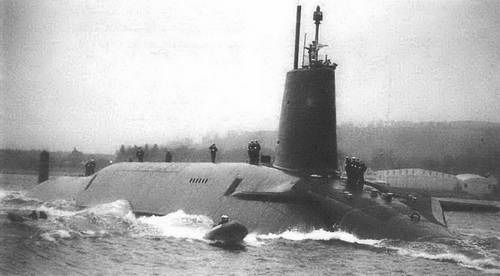

Тип: VANGUARD (АПЛ)

В строю: 3

В производстве: 1

Название и номер корабля: VANGUARD (S 28), VICTORIOUS (S 29). VIGILANT (S 30). VENGEANCE (S 31)

Отличительные признаки:

• Опалубка скатывается к ватерлинии перед рубкой.

• Тонкая конусообразная рубка расположена достаточно далеко впереди мидель-шпангоута.

• Убирающиеся горизонтальные рули, установленные на корпусе, расположены примерно по центру между рубкой и носом.

• Большой ясно различимый корпус с плоским верхом расположен за рубкой; крутой перепад в кормовой части. В корпусе размещены КР МБ.

• Большой руль с изогнутым верхом.

Примечание 1. Наружные поверхности ПЛ покрыты специальным покрытием, снижающим шумы.

Подводное водоизмещение, т: 15 900. Длина, м: 149,9. Ширина, м: 12,8. Осадка, м: 12.

Скорость, узлы: 25 подводная.

Ракетное вооружение: БР МБ - Lockheed Trident 2 (D5).

Торпедное вооружение: 4 ТА калибра 533 мм; торпеды Marconi Spearfish.

Ложные цели: 2 ПУ SSE Мк 10 для постановки торпедных ложных целей.

РЛС

Навигационная - Kelvin Hughes Тип 1007.

ГАС: Marconi/Plessey Тип 2054; на корпусе. Буксируемая решетка Marconi/ Ferranti Тип 2046.




Подводные лодки США

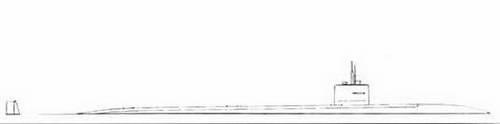

«ЛосАнжелес»


Страна: США

Страна-производитель: США Класс корабля: ПЛ Тип: LOS ANGELES (АПЛ) В строю: 53

Название и номер корабля: LOS ANGELES (S 688), PHILADELPHIA (SSM 690), MEMPHIS (SSN 691), BREMERTON (SSN 698), JACKSONVILLE (SSN 699). DALLAS (SSN 700), LA JOLLA (SSN 701), BOSTON (SSN 703), CITY OF CORPUS CHRISTI (SSN 705), ALBUQUERQUE (SSN 706)', PORTSMOUTH (SSN 707), MINNEAPOLIS-SAINT PAUL (SSN 708), HYMAN G RICKOVER (SSN 709), AUGUSTA (SSN 710). SAN FRANCISCO (SSN 711), ATLANTA (SSN 712), HOUSTON (SSN 713), NORFOLK (SSN 714), BUFFALO (SSN 715). SALT LAKE CITY (SSN 716),0LYMPIA (SSN 717), HONOLULU (SSN 718), PROVIDENCE (SSN 719), PITTSBURGH (SSN 720), CHICAGO (SSN 721), KEY WEST (SSN 722), OKLAHOMA CITY (SSN 723), LOUISVILLE (SSN 724), HELENA (SSN 725), NEWPORT NEWS (SSN 750), SAM JUAN (SSN 751), PASADENA (SSN 752), ALBANY (SSN 753). TOPEKA (SSN 754). MIAMI (SSN 755), SCRANTON (SSN 756), ALEXANDRIA (SSN 757), ASH EVIL LE (SSN 758), JEFFERSON CITY (SSN 759), ANNAPOLIS (SSN 760). SPRINGFIELD (SSN 761), COLUMBUS (SSN 762), SANTO FE (SSN 763), BOISE (SSN 764), MONTPELIER (SSN 765), CHARLOTTE (SSN 766), HAMPTON (SSN 767), HARTFORD (SSN 768), TOLEDO (SSN 769). TUCSON (SSN 770), (SSN 772), CHEYENNE (SSN 773)

Отличительные признаки:

• Тупой нос; наружный корпус с очень низким профилем.

• Корпус понемногу сходит к воде от носа к корме.

• Узкая рубка расположена достаточно далеко впереди мидель-шпангоута. Она имеет вертикальную переднюю и заднюю стенки.

• Горизонтальные рули, установленные на рубке, расположены по центру ее высоты. Горизонтальные рули имеют явную крылообразную стреловидную форму (см. примечание 3).

• Высокий руль со скошенным передним краем расположен на корме.

Примечание 1. ПЛ начиная с SSN 719 и далее оснащены системой вертикального старта КР. Примечание 2. ПЛ данного типа начиная с SSN 751 и далее покрыты акустической плиткой, чтобы добиться

эффекта «шкуры млекопитающего», что в то время было стандартным покрытием наружной обшивки ПЛ ВМС США.

Примечание 3. На ПЛ начиная с SSN 75.1 и далее передние горизонтальные рули

установлены в носовой части корпуса, а не на рубке.

Примечание 4. Решетка буксируемой ГАС размещена в блистере на корпусе.

Надводное водоизмещение, т: 6082. Подводное водоизмещение, т: 6927. Длина, м: 110,3. Ширина, м: 10,1. Осадка, м: 9,9.

Скорость, узлы: 32 подводная.

Ракетное вооружение: КР МБ - GDC/Hughes Tomahawk (TLAM-N). ПКР - GDC/ Hughes Tomahawk (TASM). McDonnell Douglas Harpoon. Торпедное вооружением ТА калибра 533 мм, установленные у мидель-шпангоута; торпеды Gould Mk 48.

Ложные цели: торпедная ложная цель Emerson Electric Mk 2. РЛС

Обнаружения НЦ/навигационная/управления огнем - Sperry BPS 15А/16. ГАС: IBM BQQ-5D/E. BQG-5D (фланговая решетка на подлодкахSSN 710 и SSN 751 и далее). Тонколинейная решетка ТВ 23/29 или пассивная буксируемая решетка ТВ 16 и ТВ 93. АМЕТЕК BQS-15; MIDAS (система предупреждения о минах и льдинах)(SSN 751 и далее).

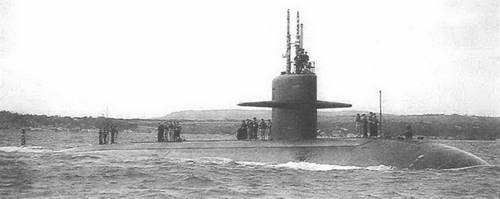

«ФИЛАДЕЛЬФИЯ»


«Стурджеон»


Страна: США

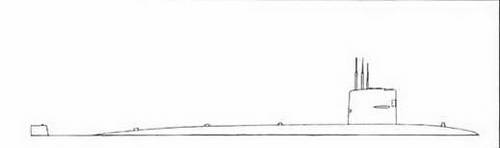

Страна-производитель: США Класс корабля: ПЛ Тип: STURGEON (АПЛ) В строю: 8

Название и номер корабля: POGY (SSN 647), HAWKBILL (SSN 666), TREPANG (SSN 674), BILLFISH (SSN 676), WILLIAM Н BATES (экс-Redfish) (SSN 680), BATFISH (SSN 681), PARCHE (SSN 683), L MENDEL RIVERS (SSN 686)

Отличительные признаки:

• Луковицеобразный наружный корпус с необычно высокой рубкой, расположенной достаточно далеко впереди.

• Рубка с вертикальными передним и задним краями и сходится на конус к переднему и заднему краю.

• Тонкие горизонтальные рули, установленные на рубке, расположены приблизительно по центру ее высоты. Горизонтальные рули имеют явную крылообразную стреловидную форму.
