• Большой ангар и полетная палуба на корме по правому борту, под которой расположен открытый ют. (На кораблях типа Jiangwei II АУ 76А калибра 37 мм/63 смонтирована на ангаре, а на кораблях типа Jiangwei I на спонсонах по бортам ангара.)
Водоизмещение при полной нагрузке, т: 2250. Длина, м: 111,7. Ширина, м: 12,1. Осадка, м: 4,8. Скорость, узлы: 25.
Дальность хода: 4000 при скорости 18 узлов.
Ракеты: в двух строенных ПУ nKPYJ-1 (Eagle Strike) (С-801)(для CSS-N-4 Sardine); 12-блочная no 3 контейнера ПУ ЗУР HQ-61 (на кораблях типа Jiangwei I), Ly 60 (на кораблях типа Jiangwei II).
Пушечное вооружение: 2 двухорудийные АУ (КНР) калибра 100 мм/56; 4 двухорудийные АУ калибра 37 мм/63 Type 76А.
Противолодочные бомбометы: 2 фиксированных 5-ствольных бомбомета РБУ 1200.
Ложные цели: 2 б-ствольные системы сверхбыстрой постановки облака дипольных отражателей Mk 33; 2 26-ствольные установки для разбрасывания дипольных отражателей (КНР).
РЛС
Обнаружения ВНЦ - Knife Rest.
Навигационные - Decca 1290 компании Racal и Туре 360 компании China. Управления огнем - Sun Visor (с Wasp Head) (на кораблях типа Jiangwei I); Туре 374G (на кораблях типа Jiangwei II); Rice Lamp; Fog Lamp. ГАС: активная ГАС Echo Type 5.
Вертолеты: противокорабельный вертолет Harbin Zhi-9A Hautin (Dauphin 2).
«ХУАЙНАН»
«Нарисуан»

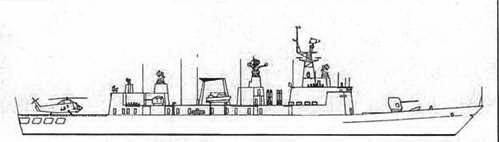

Страна:Таиланд Страна-разработчик: КНР Класс корабля: фрегат Тип: NARESUAN (класс 25Т) (фрегат) На вооружении: 2
Название и номер корабля: NARESUAN (421, ех-621), TAKSIN (422, ех-622) Отличительные признаки:
• Высокая носовая часть, установка 127 мм АУ в позиции «А».
• ПУ системы вертикального старта ЗУР Sea Sparrow расположены под главной палубой между передней установкой и мостиком.
• Высокая передняя надстройка с плоскими боками с решетчатой грот-мачтой, расположенной сверху на кормовом конце мостика.
• ПУ ПКР Harpoon расположены за передней надстройкой.
• Большая платформа, расположенная в центре корабля, несет антенну радара ПВО Signaal LW08.
• Дымовая труба с квадратным поперечным сечением с клиновидным дымоотводом сверху.
• Задняя надстройка оснащена радаром управления огнем Signaal STIR в передней части, постом радиолокационной наводки 374 G (КНР) на низком встроенном пилоне и постом оптической радиолокационной наводки JM-83H в задней части.
• АУ Зб-мм/7б по правому и левому бортам, сбоку от радара управления огнем STIR и на нижней палубе.
• Взлетная палуба на корме над ютом.
Водоизмещение с полной нагрузкой, тонн: 2980. Длина, м: 120. Ширина, м: 13. Осадка, м: 3,8. Скорость, узлы: 32.
Дальность хода, мили: 4000 при скорости 18 узлов. Управляемые ракеты: 2 счетверенных ПУ ПКР Mcdonnell Douglas Harpoon, 41 ЗУР в 8-зарядной ПУ вертикального старта LCHR,Sea Sparrow.
Пушечное вооружение: 127-мм АУ FMC 54 Мк 45 2-й модификации, 4 37-мм/ 76 (2x2) АУ H/PJ76A(KHP).
Торпеды: 2 ТТА 324-мм Мк 32 5-й модификации; торпеды Honeywell Mk 46. Ложные цели: ПУ дипольных отражателей Туре 945 GP J 26 (КНР).
РЛС:
ПВО-Signaal LW08.
Обзора поверхности - Туре 360 (КНР).
Навигации - 2 Raytheon SPS-64(V)5.
Управления огнем - 2 Signaal STIR, (ПКР и 127 мм ПУ). 374 G, (37 мм АУ) (КНР). TAC:SJD-7(KHP).
Вертолеты: 1 Kaman SH-2G Seasprite (при необходимости).

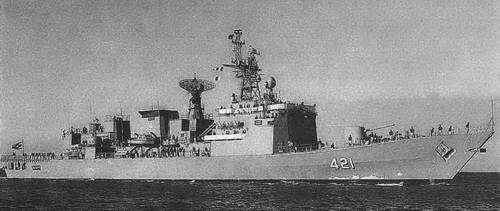

«НАРИСУАН»
Фрегаты - Дания
«Нильс Жуль»

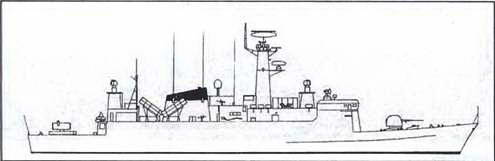

Страна: Дания Страна-разработчик: Дания Класс корабля: фрегат Тип: NIELS JUEL (фрегат) На вооружении: 3
Название и номер корабля: NIELS JUEL (F 354), OLFERT FISCHER (F 355), PETER TORDENSKIOLD (F 356)
Отличительные признаки:
• Необычный профиль, легко узнаваемый фрегат.
• Низкий бак с 76-мм АУ в позиции «А».
• Высокая секция главной палубы со спиленными боками в центре корабля.
• Необычно крепкая скрытая грот-мачта в центре корабля, несущая на переднем портале антенну радара обзора поверхности 9GR 600 и радар ПВО AWS 5 или DASA TRS-трехмерных сверху.
• Большая дымовая труба со скошенной черной верхней частью расположена достаточно далеко за центром корабля.
• ПУ ПКР Harpoon расположены под наклоном по правому и левому бортам за дымовой трубой.
• 2 поста радиолокационной наводки установлены на крепких пьедесталах между мостиком и ютом.
• На юте установлены 8-контейнерная ПУ ЗУР Sea Sparrow или модульные ПУ вертикального старта.
Водоизмещение с полной нагрузкой, тонн: 1320. Длина, м: 84. Ширина, м: 10,3. Осадка, м: 3,1. Скорость, узлы: 28.
Дальность хода, мили: 2500 при скорости 18 узлов.
