КОНСТРУКЦИЯ И МОДИФИКАЦИИ
Корпус и башня сварные. Цилиндрическая башня имела снаружи "юбку", придававшую ей коническую форму. Вращение башни осуществлялось с помощью механического механизма поворота. На крыше башни были смонтированы пять перископических приборов наблюдения. Два пулемета MG 34 были установлены в общей маске. Стволы пулеметов прикрывались броневыми кожухами. Вертикальный угол наведения – от -10о до +20°. Ходовая часть с шахматным расположением опорных катков.
В 1-й танковой дивизии в 1943 году 8 Pz.IF проходили войсковые испытания. Кроме того, по некоторым данным, на 1 июля 1943 года 7 машин имелось в составе 12-й танковой дивизии. Остальные использовались, и весьма удачно, в операциях против партизан на территории СССР и Югославии. По крайней мере три танка Pz.IF были захвачены Красной Армией.

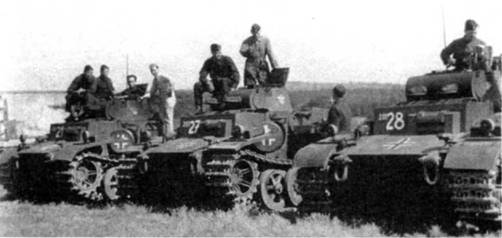

Группа танков Pz.I Ausf.F во время войсковых испытаний в 1-й танковой дивизии. Восточный фронт, 1943 г.

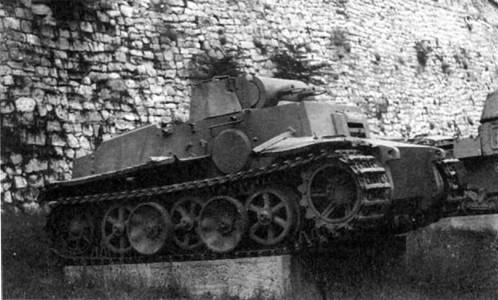

Pz.I Ausf.F в военном музее Белграда. У этой машины полностью отсутствуют резиновые бандажи опорных катков
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz.IF
БОЕВАЯ МАССА, т: 21.
ЭКИПАЖ, чел.: 2.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4379, ширина – 2640, высота – 2050.
ВОРУЖЕНИЕ: 2 пулемета MG 34 калибра 7,92 мм.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: бинокулярный телескопический прицел TZF8.
БРОНИРОВАНИЕ, мм: лоб корпуса – 80; борт, корма – 50; днище, крыша – 25; башня – 50 – 80.
ДВИГАТЕЛЬ: Maybach HL 45Р, 6-цилиндровый, карбюраторный, мощность 150 л.с. (109,5 кйт).
ТРАНСМИССИЯ: 4-скоростная (4+1) коробка передач с предварительным выбором Maybach VG 15319.
ХОДОВАЯ ЧАСТЬ: пять опорных катков в два ряда на борт, ведущее колесо переднего расположения, подвеска – индивидуальная торсионная, гусеница шириной 540 мм.
СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 25,
ЗАПАС ХОДА ПО ШОССЕ, км: 150.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 30; ширина рва, м – 1,5; высота стенки, м – 0,33; глубина брода, м – 0,57,
СРЕДСТВА СВЯЗИ: радиостанция Fu 5.
Panzer II (sd.kfz.121)
Легкий танк Pz.II Ausf.A
Легкий танк более крупный по размерам и сильнее вооруженный, чем Pz.I. Как и последний первоначально предназначался для подготовки личного состава и сколачивания боевых подразделений танковых войск, но представлял собой более полноценную боевую машину. Выпускался фирмами MAN, Deimler-Benz, FAMO, MIAG, Henschei, Wegmann, Alkett и "Объединенными машиностроительными заводами" в Варшаве. В производстве с 1935 по 1942 г.
КОНСТРУКЦИЯ И МОДИФИКАЦИИ Pz.IIal – первый вариант массой 7,6 т. Корпус и башня – сварные. Башня смещена к левому борту корпуса.
Бронирование – от 5 до 10 мм. Двигатель Maybach HL 57TR мощностью 130 л.с. Скорость – 40 км/ч. Запас хода по шоссе – 210 км. Вооружение: 20-мм пушка KwK 30 и пулемет MG 34. Экипаж 3 чел. Изготовлено 10 единиц.
Pz.IIa2 – небольшие изменения в системе охлаждения генератора и вентиляции боезого отделения. Ликвидированы резиновые бандажи на поддерживающих катках. Изготовлено 15 единиц.
Рг.ИаЗ – установлена моторная перегородка и дополнительные люки в днище для доступа к агрегатам двигателя. Изготовлено 50 единиц.

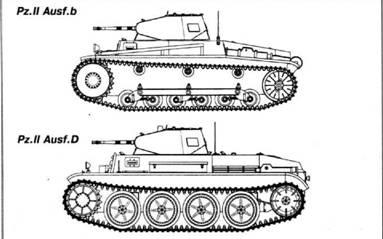

Pz.IIb – внесены небольшие изменения в ходовую часть. Длина танка возросла до 4755 мм. Двигатель Maybach HL 62TR мощностью 140 л.с. Изготовлено 25 единиц.
Pz.IIc – новая ходовая часть с пятью опорными катками среднего диаметра. Подвеска – рессорная. Габариты: 4810x2223x1990 мм. Боевая масса 8,9 т. Броня изготовлена из молибденовой стали. Двигатель и вооружение без изменений.
Pz.HA – синхронизированная коробка передач, двигатель Maybach HL 62TRM мощностью 140 л.с. Новый тип смотровой щели механика-водителя, В остальном подобен Pz.IIc. Изготовлено 100 единиц.
Pz.IIB – незначительные технологические отличия от Pz.UA. Изготовлено 200 единиц.
Pz.IIC – изменения в системе охлаждения двигателя. Командирская башенка и

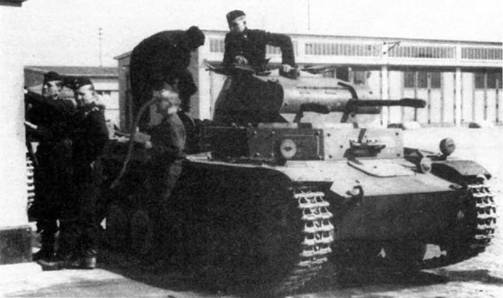

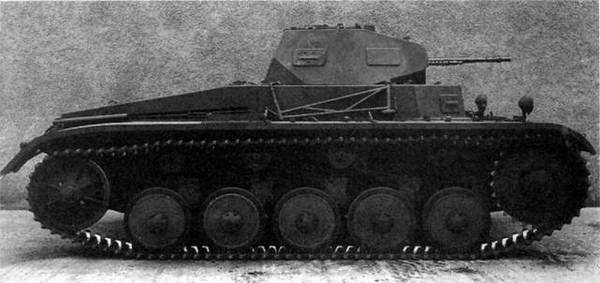

Легкий танк Pz.II Ausf.C на заводском дворе. Вооружение на танке не установлено

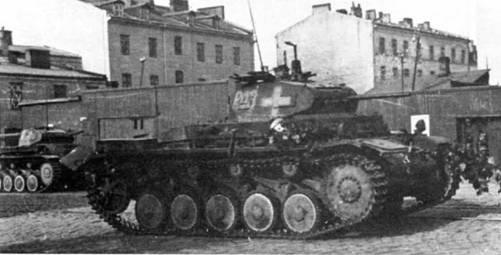

Легкий танк Pz. II Ausf.C штаба 2-го батальона 36-го танкового полка 4-й танковой дивизии Вермахта на улице Варшавы. 8 сентября 1939 г.

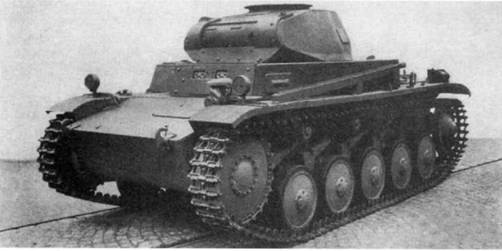

Заправка топливом танка Pz.II во 2-й танковой бригаде. После боев в Польше лобовая броня танков была усилена накладными листами. Опознавательный знак – черный крест в белой окантовке – был введен с 26 октября 1939 г.

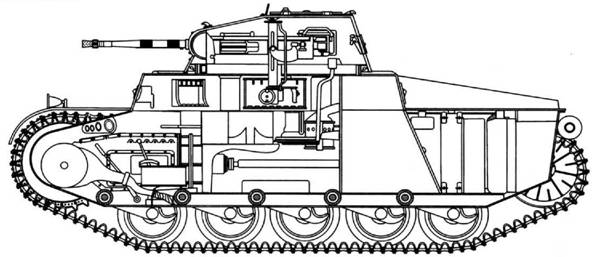

Компоновка танка Pz.II
