Отдельные машины этого типа использовались в советских танковых частях вплоть до конца 1944 г., а один М3с имелся в войсках Забайкальского фронта даже во время войны с Японией в августе 1945 г.

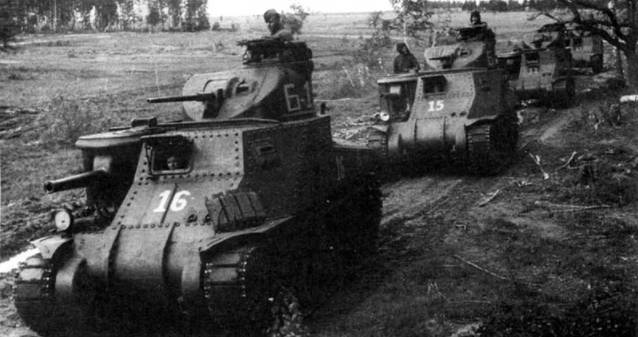

Колонна танков М3с 193-го отдельного танкового полка Красной Армии движется к передовой. Центральный фронт, июль 1943 г.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СРЕДНЕГО ТАНКА М3
БОЕВАЯ МАССА, т: 27,921.
ЭКИПАЖ, чел.: 6-7.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина ~ 6121 (с пушкой М3); 5639 (с пушкой М2), ширина – 2718, высота – 3124, клиренс – 432.
ВООРУЖЕНИЕ: 1 пушка М3 или М2 калибра 75 мм, 1 пушка М5 или Мб калибра 37 мм, 3 пулемета Browning М1919А4 калибра 7,62 мм.
БОЕКОМПЛЕКТ: 50 выстрелов калибра 75 мм, 178 выстрелов калибра 37 мм, 9000 патронов калибра 7,62 мм.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прибор М1 с телескопическим прицелом М21А1 для 75-мм пушки, перископический прибор М2 с телескопическим прицелом М19А1 для 37-мм пушки.
БРОНИРОВАНИЕ, мм: лоб корпуса – 38…50,8, борт и корма – 38, крыша -12,7, днище – 12,7 – 25,4, башня – 22…50,8.
ДВИГАТЕЛЬ: Continental R-975-EC2, 9-цилиндровый, карбюраторный, четырехтактный, звездообразный, воздушного охлаждения; мощность 340 л.с. (250 кВт) при 2400 об/мин, рабочий объем 15 938 см .
ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, карданный вал, пятискоростная коробка передач с синхронизаторами, двойной дифференциал, бортовые передачи.
ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, сблокированных попарно в три тележки, подвешенные на вертикальных буферных пружинах, три поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); в каждой гусенице 79 траков шириной 406 мм, шаг трака – 152 мм.
СКОРОСТЬ МАКС., км/ч: 40.
ЗАПАС ХОДА, км: 230.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 35, высота стенки, м – 0,61, ширина рва. м – 2,28, глубина брода, м – 1,06.
СРЕДСТВА СВЯЗИ: радиостанция SCR-508.
Medium Tank M4 General Sherman

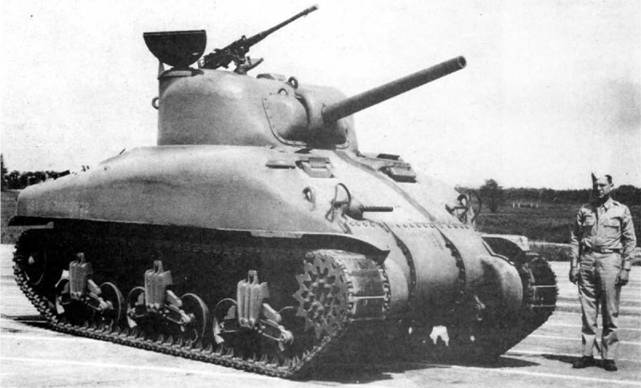

Первый танк M4A1, выпущенный фирмой Pacific Car and Foundry, перед испытаниями. 9 июня 1942 г.
Самый удачный американский средний танк, созданный в 1940-е годы и ставший основной боевой машиной бронетанковых войск армий западных союзников на завершающем этапе войны. Представлял собой прямое развитие среднего танка М3. но с 75-мм пушкой, размещенной во вращающейся башне. Второй по массовости после советского Т-34 и не менее популярный танк Второй мировой войны. Разработан на заводе Rock Island Arsenal в 1941 г. Серийно производился фирмами Lima Locomotive Works, Pressed Steel Car Company, Pacific Car and Foundry Company, Baldwin Locomotive Works, American Locomotive Company, Pullman Standard Car Company, Detroit Tank Arsenal (Chrysler), Fisher Tank Arsenal, Federal Machine and Weider Company и Ford Motor Company. С февраля 1942 по июль 1945 г. выпущено 49 234 танка.
КОНСТРУКЦИЯ И МОДИФИКАЦИИ
М4 – базовый вариант, котя и запущенный в производство позже чем М4А1. Сварной корпус и литая башня Двигатель, трансмиссия и ходовая часть заимствованы у среднего танка М3. Боевая масса 30,373 т. Габариты 5893x2616x2743 мм. Вооружение: 75-мм пушка М3 с длиной ствола 37,5 калибра, два 7,62-мм пулемета Browning М1919А4, 12,7-мм пулемет Browning М2НВ. Боекомплект пушки 97 выстрелов. Толщина брони 12,7-89 мм. Часть танков имела корпус с литой передней частью (Composite Hull). У машин поздних выпусков угол наклона верхнего лобового листа корпуса увеличен с 47° до 56°. Изготовлено 6748 единиц.

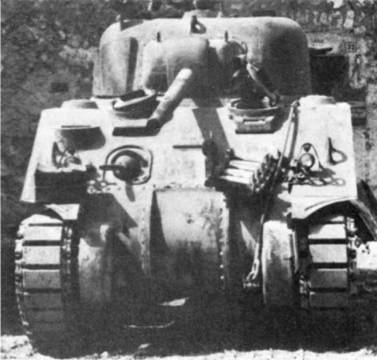

Танк М4 раннего выпуска, Италия, январь 1944 г.

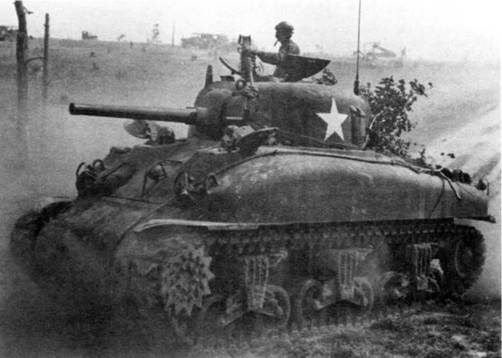

Средний танк М4А1 во время маневров в США. 1943 г.

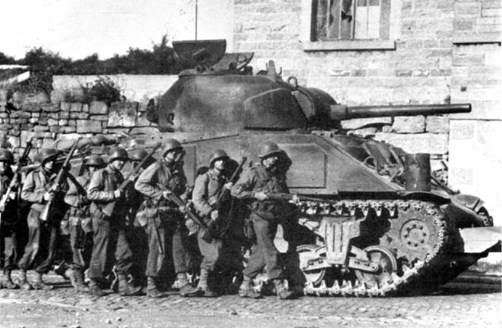

Танк М4 прикрывает броней пехотинцев 9-й пехотной дивизии в бою недалеко от бельгийской границы. Сентябрь 1944 г.
М4 (105) – 105-мм гаубица М4. Боекомплект 66 выстрелов. Боевая масса 31,507 т. Машины поздних выпусков имели подвеску на горизонтальных буферных пружинах – HVSS (Horizontal volute spring system). Изготовлена 1641 единица.
М4А1 – М4 с литым корпусом. Изготовлена 6281 единица.
М4А1 (76)W – М4А1 с новой литой башней 723 увеличенного размера. Командирская башенка, двустворчатый люк заряжающего, 76-мм пушка М1А1 с длиной ствола 52 калибра, боеукладка "мокрого"
типа (в ящиках, заполненных водой). Боекомплект 71 выстрел. Танки поздних выпусков – М4А1 (76)W I1VSS – вооружались 76-мм пушкой М1А2 с дульным тормозом, имели подвеску на горизонтальных буферных пружинах, пять поддерживающих катков, обрезиненный ленивец и гусеницы шириной 584 мм. Боевая масса 32,052 т. Двигатель Continental R975 С4 мощностью 400 л.с. Изготовлено 3426 единиц.
