  114

Отличительные признаки:

• Высокий нос и покатый полубак.

• Верхняя палуба непрерывна от носа до кормы, без учета двух разрывов позади основной надстройки.

• Высокая надстройка простирается от полубака до юта.

• На большой, выделяющейся на общем фоне трехоиорной мачте, смонтированной на крыше мостика, установлена короткая решетчатая мачта.

• Очень большая, сужающаяся кверху дымовая труба находится ближе к корме и имее! скошенную верхнюю часть и плоскую пологую

заднюю часть.

• Барабаны тралящих тросов и поплавки находятся на тральной палубе.

• Для минно-трального корабля имеет необычно длинный корпус.

Примечание. На вооружении ВМС США состоит 3 океанских минных тральщика типа YAEYAMA (YAEYAMA (MS0 301), TSUSHIMA (MS0 302) и HACHIJOU (MS0 303) построенных на основе Avenger. Их корпуса несколько меньше, а попное водоизмещение составляет 1275 тонн. В верхней палубе имеется разрыв в месте перехода в тральную палубу, а в кормовой части надстройки установлена решетчатая грот-мачта. На кораблях этого типа также установлен небольшой обтекатель (на крыше мостика).

Водоизмещение при полной нагрузке, т: 1312. Длина, м: 68,3. Ширина, м: 11,9. Осадка, м: 3,7. Скорость, узлы: 13,5.

Противоминное оборудование: система контактных и неконтактных тралов -2SLQ-48; противоминная система ROV: SLQ-37(V)3; магнитный, акустический и индукционный тралы: Orohesa SLQ-38 тип 0 размер 1; контактный трал.

РЛС:

Обзорная - ISC Cardion SPS-55/ Навигационная - Rayteon SPS-64(V)9 LN66

ГАС: поиска и классификации мин переменной глубины погружения General Electric SQQ (Raythean/Thomson-Sintra SQQ на МСМ 10). Пушечное вооружение: два пулемета Мк 26 калибра 12,7 мм.


«ЭВЕНДЖЕР»

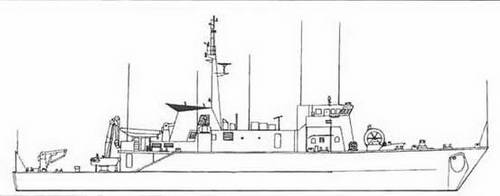

«Оспрей»


Страна: США

Страна-производитель: США Класс корабля: минно-тральные корабли Тип корабля: OSPREY (базовый искатель мин) В строю: 12

Название и номер корабля: OSPREY (МНС 51). HERON (МНС 52), PELICAN (МНС 53), ROBIN (МНС 54), ORIOLE (МНС 55). KINGFISHER (МНС 56), CORMORANT (МНС 57), BLACK HAWK (МНС 58), FALCON (МНС 59). CARDINAL (МНС 60), RAVEN (МНС 61), SHRIKE (МНС 62)

Отличительные признаки:

• Простирающаяся от носа сплошная верхняя палуба прерывается в месте ее перехода в заднюю часть с низким надводным бортом.

• Основная надстройка начинается на полубаке, заканчивается 8 месте уступа палубы.

• Высокий мостик с необычными, наклоненными вперед окнами, находится в носовой части надстройки.

• В кормовой части надстройки установлена громоздкая, сужающаяся кверху дымовая труба прямоугольного сечения. В ее верхней части расположены клинообразный отражатель дыма и экран радиационной защиты.

• Непосредственно перед дымовой трубой смонтирована узкая закрытая грот-мачта квадратного сечения.

• На юте имеется большая крановая палуба. Примечание. Представляет собой усовершенствованную конструкцию, за основу которой был взят тип Lerici, отличающийся гораздо большим основным корпусом.

Водоизмещение при полной нагрузке, т: 930. Длина, м: 57,3. Ширина, м: 11. Осадка, м: 2,9. Скорость, узлы: 10.

Дальность хода, мили: 1500 при скорости 10 узлов.

Пушечное вооружение: 2 пулемета калибра 12,7 мм.

Противоминное: система поиска и уничтожения мин SLQ-48 R0V компании

Alliant.

РЛС:

Навигационные - SPS-64(V)9 И R4 1ХХ компании Raytheon.

ГАС: для поиска мин SQQ-32 компании Raytheon/Thompson-Sintra.

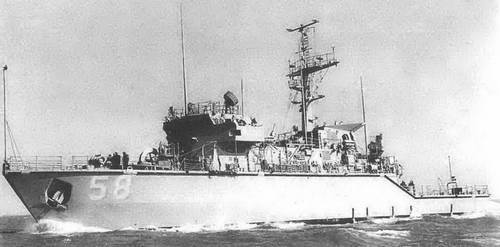

«БЛЭКХОК»


Подводные лодки - Китай

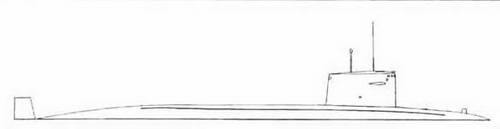

«Хан»

Страна: Китай

Страна-производитель:Китай Класс корабля: ПЛ

Тип корабля: HAN (класс 091) (ударная АПЛ) В строю: 5

Название и номер корабля: (401), (402), (ЛОЗ), (404), (405) Отличительные признаки:

• Рубка находится довольно близко к носовой части. Горизонтальные рули установлены на ее передней части чуть выше середины ее высоты.

• Рубка имеет вертикальный передний край, ее верхняя часть снижается по направлению к корме. Пологая задняя часть рубки внизу плавно переходит п основной корпус.

• Высокий руль имеет пологую переднюю и вертикальную заднюю кромки.

• Позади рубки смонтированы ПУ ПКР YJ 8-2 (С-801).

Подводное водоизмещение, т: 5500. Длина, м: 98; 106, (на кораблях начиная с 403). Ширина, м: 10. Осадка, м: 7,4.

Скорость, узлы: 25 (в подводном положении), 12 (надводном положении). Ракеты: ПКР YJ8-2 (Eagle Strike) (С-801).

Торпеды: 6 ТА калибра 533 мм, размещенных в носовой части. Торпеды Yu-3 (SET-65E) и Yu-1 (тип 63-51)
