  115

рло

Обнаружения НЦ - Snoop Tray.

ГАС: установлена на основном корпусе активно-пассивная и прицельная ГАС Trout Cheek.


«ХАН»


Подводные лодки - Франция



«Агоста»


Страна: Франция

Страна-производитель: Франция Класс корабля: ПЛ

Тип корабля: AGOSTA/AGOSTA В (HASHMAT, GALERNA) (ДПЛ)

В строю: 2 во Франции. 2 в Пакистане (тип Hashmat). 4 в Испании (тип Galerna)

Строятся: 2 в Пакистане (тип Agosta В)

Предлагаются: 1 в Пакистане (тип Agosta В)

ФРАНЦИЯ

Название и номер корабля: LA PRAYA (S 662). OUESSANT (S 623)

ПАКИСТАН

Название и номер корабля: HASHMAT (экс-ASTRANT) (S 135), HURMAT (экс-ADVENTUROUS) (S 136); AGOSTa В - - (S 137),-(S 138), -(S 139).

ИСПАНИЯ

Название и номер корабля: GALERNA (S 71), SIROCO (S 72), MISTRAL (S 73), TRAMONTANA (S 74)

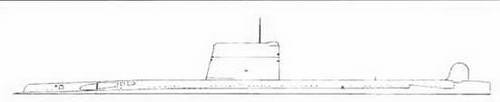

Отличительные признаки:

• Тупой полусферический нос. В носовой части корпуса вверху смонтирован обтекатель ГАС.

• Широкая рубка имеет плавные формы, вертикальный передний и прямой пологий задний контуры. В задней верхней ее части имеется характерная выпуклость.

• Горизонтальные рули установлены в носовой части.

• Надстройка имеет плоскую верхнюю часть.

Надводное водоизмещение, т: 1510 (для ПЛ Франции и Пакистана), 1570 (тип Agosta В), 1490 (для ПЛ Испании). Подводное водоизмещение, т: 1760 (для ПЛ Франции и Пакистана), 1740 (для ПЛ Испании). Длина, м: 67,7. Ширина, м: 6,8. Осадка, м: 5,4.

Скорость, узлы: 20 (надводная), 12 (подводная). Дальность хода, мили: 8500 при скорости 9 узлов на глубине погружения с выставленным на поверхность шноркелем; 350 при скорости 3,5 узла в погруженном состоянии.

Ракеты: ПКР SM 39 Exocet компании Aerospatiale, запускаемые из ТА калибра 533 мм.

Торпеды: 4ТА калибра 533 мм, размещенных в носовой части. Торпеды L5 Mod 5 и F17 Mod 2 компании ECAN

Мины: до 36 мин вместо торпед (для ПЛ Франции); мины Stonefish (для ПЛ Пакистана); до 19 мин (для ПЛ Испании).

РЛС:

Обзорная - DRUA 33 компании Thomson-CSF.

ГАС: DSUV 22, DUUA 2D, DUUA ID. DUUX 2, буксируемая антенна DSUV 62А компании Thomson-Sintra (на ПЛ Франции); TSM 2233 компании Thomson-Sintra (тип Agosta В), DSUV 2Н, DUUA 2А/2В, DUUX 2А/5, DSUV-62 компании Thomson-Sintra или Narama компании Thomson Marconi (на Испанской ПЛ S 73).


«БИВИЗАЙРС»


«Дафне»


Страна: Франция, Пакистан, Португалия, ЮАР, Испания. Страна-производитель: Франция Класс корабля: ПЛ

Тип корабля: DAPHNE (HANGOR. ALBACORA, DELFIN) (ДПЛ)

В строю: 1 во Франции, 4 в Пакистане (тип Hangor), 3 в Португалии (тип Albacora),

3 в ЮАР, 4 в Испании (тип Delfin)

ФРАНЦИЯ

Название и номер корабля: PSYCHE (S 650)

ПАКИСТАН

Название и номер корабля: HANGOR (S 131), SHUSHUK (S 132), MANGR0

Is 133). СНАЛ (Ex-CACHALOTEL Is 134)

ПОРТУГАЛИЯ

Название и номер корабля: ALBACORA (S 163), BARRCUDA (S 164), DELFIN (S

166)

ЮАР

Название и номер корабля: MARIA VAN RIEBEECK (S 97). EMILY HOBHOUSE Is

981. JOHANNA VAN DER MERWE (S 99)

ИСПАНИЯ

Название и номер корабля: DELFIN (S 61), TONINA (S 62), MARSOPA (S 63), NARVAL (S 64)

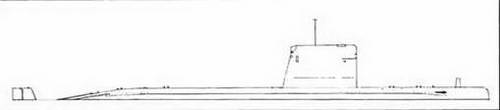

Отличительные признаки:

• Острый нос, создающий впечатление плоского в профиль.

• В верхней носовой части корпуса смонтирован характерный большой обтекатель ГАС. (На пакистанских, португальских и южно-африканских ПЛ обтекатель имеет более плоскую вытянутую форму.)

• Рубка имеет вертикальную переднюю кромку и пологую заднюю.

• Надстройка имеет плоскую верхнюю часть.

• Руль не виден; горизонтальные рули смонтированы в носовой части.

Надводное водоизмещение, т: 860 (для ПЛ Франци), 869 (для остальных). Подводное водоизмещение, т: 1038 (для ПЛ Франции). 1043 (для остальных).

Длина, м: 57,8. Ширина, м: 6,8. Осадка, м: 4,6.

Скорость, узлы: 16 (подводная), 13,5 (надводная).

Дальность хода, мили: 4500 при скорости 5 узлов на поверхности; 3000 при скорости 7 узлов на глубине погружения с выставленным на поверхность шноркелем.

Ракеты: ПКР Sub-Harpoon компании McDonnell Douglas (только на пакистанских ПЛ).

Торпеды: 12 ТА (8 в носовой части, и в кормовой) калибра 550 мм.

Мины: Stonefish (только на пакистанских ПЛ). На испанских ПЛ вместо торпед

могут быть установлены 12 мин.

РЛС

Обзорная - Calypso компании Thomson-CSF (на французских и южно-африканских ПЛ), DRUA 31 компании Thomson-CSF (на пакистанских ПЛ), Туре 1007 компании Kelvin Hughes (на португальских ПЛ), DRUA 31 или ЗЗА (на испанских ПЛ).

ГАС: DSUV 2, DUUA 2. DUUX 2 (на французских и южноафриканских ПЛ); DSUV 1, DUUA 1 ()l; DSUV 2, DUUA 2 (на португальских ПЛ); DSUV 2А, DUUA 2А (на испанских ПЛ).
