Электролизная установка расщепляет воду на кислород и водород. Второй удаляется за борт специальным компрессором, а первый в объеме около 250 литров в час подается в отсеки. Процентное содержание в воздухе внутри лодки должно быть 19-21%, причем до пожара на «Комсомольце» допускалось 23%, то есть на 2% выше, чем в земной атмосфере. На нижних пределах экипаж будет себя плохо чувствовать, если содержание выше- повышается опасность пожара. В случае, если кислород и водород ка- ким-то образом соединятся в воздухе, образуется взрывчатая гремучая смесь. Такие взрывы бывали, хотя катастрофических разрушений они не вызывают. По боевому расписанию в отсеке находится 11 человек. Общий объем отсека- 616 м3 .

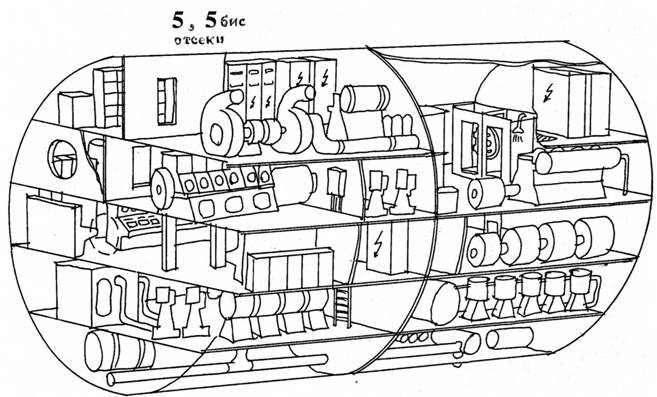

ПЯТЫЙ-БИС ОТСЕК: также вспомогательных механизмов, много оборудования в них дублируется. На верхней палубе- распредщиты, резервный пост связи (без собственных антенн), на второй- электролизная установка К-4, дизель- генератор АСДГ-800/2 в выгородке, компрессоры, щит ДГ, выпрямитель сети электросварки постоянного тока, станция JIOX, УРМ, в кормовой части тамбур- шлюз с душевой. Такие тамбур- шлюзы устроены для выхода через них из отсека с возникшей радиоактивностью. Здесь в этом случае организуется дезактивация личного состава, причем вода подается со всех сторон.
На третьей палубе- обратимый преобразователь и небольшая курительная комната. На четвертой- насосы общесудовой системы гидравлики с коммуникациями и трубопроводами, а также цистерны. По боевой тревоге в отсеке находится 4 человека. Общий объем отсека- 628 м3 .
ШЕСТОЙ ОТСЕК: реакторный. Имеет два коридора- правого и левого борта, в них стоят стойки системы СУЗ, отсечные вентиляторы и кондиционеры. Правый коридор имеет с носа и кормы межотсечные люки, а также окна для осмотра аппаратных выгородок. Из обоих коридоров по трапам можно спуститься в насосные, которые занимают объем вдоль всего коридора, между ними расположены аппаратные выгородки, над которыми, в свою очередь, компрессорные. Коридоры правого и левого борта сообщаются переходным коридором, проходящим поперек отсека, под возвышенным настилом которого находятся вентиляторы среднего кольца вентиляции. С их помощью можно очищать загрязненный воздух в реакторном отсеке.
Имеется два тамбур- шлюза (с опечатанными входами) для обслуживания реакторов, в компрессорных стоят продублированные насосы вакуумирования, насосы подпитки, аппаратура проб пара.
Ядерные реакторы типа ОК-650М.01, на последних лодках ОК-650.02 (носовой- правого борта, кормовой- левого борта) представляют из себя не только самую ответственную часть оснащения корабля, но и одну из самых надежнейших, с ресурсом работы основного оборудования до 50000 часов. Общий запас ядерного топлива- 115 кг, что при 36% обогащении урана-235 составляет колоссальный энергозапас в 1140000 мВт, кампания активных зон реактора 60000 часов. Как известно, для безаварийной остановки процесса необходимо заглушить активную зону поглотителями нейтронов и обеспечить охлаждение внутренней полости реактора и тепловыделяющих элементов. Еще при разработке систем защиты реактора ставилось непременное условие, чтобы приводы аварийной защиты и компенсирующих решеток (поглотителей) обеспечивали их опускание «самоходом» с определенной скоростью, даже при обесточивании электродвигателей. Из приводов были исключены самотормозящиеся звенья, а решетка была подпружинена. При такой системе после отключения электроэнергии реактор автоматически заглушается даже при опрокидывании корабля.
Для исключения дальнейшего перегрева реактора, в случае аварийного обесточи- вания насосов, необходимо было обеспечить естественную циркуляцию воды первого контура, с постепенным ее остыванием, для съема остаточного тепла с ТВЭЛов безбатарейным расхолаживанием. Уменьшение количества корпусов парогенераторов с четырех до двух, а также применение прямотрубных элементов вместо змеевиков в сочетании с системой прокладки трубопроводов решило эту проблему. Подблочное пространство можно осматривать при помощи специальной телевизионной системы.
В общем, никому ничего «глушить» не требуется. По боевому расписанию в отсеке находится 5 человек. Общий объем отсека- 641 м3 .
СЕДЬМОЙ ОТСЕК: турбинный, в него входят через реакторный отсек, попадают в нишу, затем по трапу поднимаются на первую палубу, которая представляет из себя газоплотный настил, через который можно спуститься к турбинам через тамбур- шлюз. Вдоль прохода установлены пульт аварийного управления ГЭУ (по левому борту у кормовой переборки), главный распредщит с ГРЩ неотключаемой нагрузки, станция ЛOX. Впервые на этих лодках в состав электроэнергетической системы были включены статические выпрямители, которые позволяли останавливать обратимые преобразователи в основных эксплуатационных режимах работы главной энергоустановки. При этом был предусмотрен дежурный режим, обеспечивающий готовность обратимых преобразователей к автоматическому пуску и приему нагрузки после потери питания от главных турбогенераторов. Эта «находка» помогла продлить ресурс многих устройств а главное- снизить количество одновременно шумящих механизмов.
