Между прочим, в Северодвинске была изготовлена масштабная копия проекта 949, которая до 1986 года подвергалась различного рода испытаниям, в том числе и на взрывостойкость, вначале в Севастополе, а затем на Ладожском озере. Эта 25- метровая «рыбка» долгое время вызывала у всех вопросы, так как выглядела она вполне по боевому.

Что касается компоновочных решений, то можно сделать выводы, сравнивая две проектных школы: «малахитовскую» и «ру- биновскую». Если первые много экспериментируют, рискуют, за счет этого повышая боевые характеристики своих лодок, то вторые предпочитают отработанную, простую и прочную конструкцию, склоняясь к тому, что «воюют не водоизмещением».

ОБЩЕЕ УСТРОЙСТВО

Атомная подводная лодка проекта 949А (шифр «Антей») создана на базе проекта 949 путем врезки дополнительного отсека (пятого) с целью размещения новой аппаратуры, для удобства компоновки. Внешний вид её весьма примечательный- оставив прочный корпус цилиндрическим на всем протяжении, а пусковые установки разместив по бортам, между прочным и легким корпусами, конструкторы получили весьма «широкоплечую» лодку, которая на фотографиях с носовых ракурсов напоминает батон. На прототипе- проекте 661 в районе ракетных шахт корпус в сечении имел форму «восьмерки».

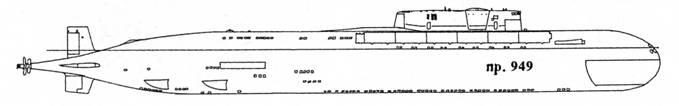

Краткие характеристики проекта 949 («Гранит», первые два корпуса): водоизмещение надводное- 12500 т, полное подводное- 22500 т, размерения- 144 х 18 х 9,2 м, скорость надводная- 16 уз, подводная- 32 уз, мощность- 98000 л.с. Экипаж- 94 чел.

Основные характеристики модернизированного проекта 949А следующие: водоизмещение надводное- 14820 т, надводное полное- 15100 т, подводное- 19254 т, полное подводное (с учетом объема легкого корпуса)- 25650 т, что всего на 1000 тонн меньше, чем у надводных тяжелых атомных крейсеров типа «Киров»! Запас плавучести составляет 29,9 %, лодка сохраняет надводную (не подводную) плавучесть при затоплении одного отсека. Полная длина- 154,8 м, ширина- ровно 18 м, осадка в крейсерском положении носом- 9,1 м, на миделе- 9,3 м и кормой- 9,5 м, высота от киля до верха ограждения рубки- 18,3 м. Длина легкого корпуса- 151,8 м. Ширина лодки по кормовым горизонтальным рулям- 22 м, по НГР (в выдвинутом положении)- 24 м.

Прочный корпус лодки длиной 122 м разделен на 10 отсеков, имеет переменный диаметр, рассчитан на предельную глубину погружения в 600 метров, более которой корпус разрушается (толщина прочных стенок из стали АК-33 при этом получилась от 45 до 68 мм), рабочая глубина составляет 480 м. Концевые переборки прочного корпуса литые, сферические, радиус носовой 8 м, радиус кормовой- 6,5 м. Поперечные переборки плоские, между первым и вторым, а также между четвертым и пятыми отсеками рассчитаны на давление 40 атмосфер и имеют толщину до 20 мм. Таким образом, лодка разделена на три отсека- убежища для аварий на глубинах до 400 метров: при затоплении части прочного корпуса люди в этом случае имеют шанс спастись или в первом отсеке, или во втором- третьем, или же в кормовых отсеках. При аварии «Курска» так и получилось- более того, переборка кормового отсека- убежища выдержала основной удар от взрыва! Остальные переборки внутри зон спасения рассчитаны на 10 атмосфер (для глубины не более 100 метров).



ПЕРВЫЙ ОТСЕК: разделен платформами на три яруса. Внизу, в трюме, расположены компрессор воздуха высокого давления (ВВД) ЭКСА-25, вентиляторы и в специальной выгородке- носовая аккумуляторная батарея (112 элементов изделия 440). Над ними- газоплотный настил, рассчитанный на давление 0,1 атм. На второй палубе- стойки аппаратуры ГАК «Скат-3» (основной объем), станции воздушно- пенного пожаротушения (ВПЛ) и объемно- химического пожаротушения (ЛОХ), трапы.

Здесь же, по бортам, имеются входные люки в специальные були (прочные выгородки за бортом), в которых находятся приводы носовых горизонтальных рулей. Между второй палубой и торпедным отсеком имеется платформа, рассчитанная на 5 атмосфер, фактически это как горизонтальная переборка для глубины 50 метров! Как видим, обычный пожар не может из межпалубного объема переброситься ни вверх, ни вниз, а конструкция продумана так, чтобы даже при гипотетическом взрыве водорода в аккумуляторной батарее торпедный отсек не был задет.

Торпедных аппаратов всего 6 (шесть). Из них два калибром 650 мм (нижние внутренние, хотя иногда заявляют, что они наружные) и четыре калибром 533 мм (два сверху, два по краям). Автоматизированный торпедо- ракетный комплекс «Ленинград- 949» состоит из ТА, ПУТС «Гринда», торпедопогрузочного устройства (с люком в носовой переборке прочного корпуса, диаметром 800 мм), УБЗ и трехъярусных стеллажей с торпедами и ракетами. Последний момент, с учетом взрыва боезапаса на «Курске», представляет определенный интерес. Итак, по проекту в торпедном отсеке при отсутствии торпед могут быть загружены всего 28 (двадцать восемь) ракето- торпед типов 83-Р (10), ракет 84-Р (8), 10 (десять) ракето- торпед 86-Р (6) и ракет 88-Р (4). В торпедном варианте загружаются 18 УСЭТ- 80 и 10 типа 65-76А, всего 28 единиц боезапаса, из которых, естественно, шесть в торпедных аппаратах. В смешанном варианте по проекту может быть принято 16 (или 12) торпед УСЭТ-80, две (или 6) ракето- торпеды 86-Р и десять 83-Р. Прием и постановка мин не предусмотрены. ТА № 5 и 6 (650 мм) могут служить аварийно- спасательными выходами.
