Через ВСК входит и выходит экипаж в обычных условиях, в аварийном случае ее вместимость 107 человек. Это, собственно, сама по себе сверхмалая прочная подводная лодка с небольшой автономностью. В ней есть НЗ, воздух, аккумуляторы, радиопередатчик, при помощи ручного привода ее можно вентилировать. Всплывающая камера своим комингсом при помощи кремальерного разъема крепится к комингсу прочного корпуса, при этом между ней и кораблем создается водонепроницаемый шлюз (предкамера). Для отделения всплывающей камеры, после размещения в ней экипажа, необходимо закрыть и задраить нижний рубочный люк и нижний люк ВСК, отдать вручную стопор, развернуть пневматикой или вручную кремальерное кольцо, заполнить водой предкамеру, при необходимости подать воздух на пневмотолкатели для окончательного отрыва ВСК от лодки. По боевому расписанию в отсеке находится 30 человек.

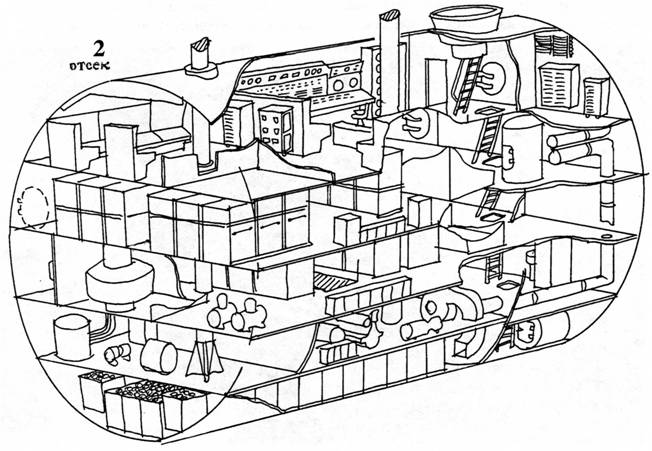

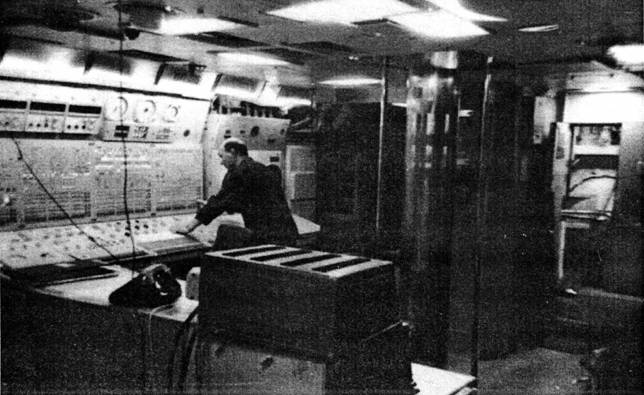

У кормовой переборки второго отсека имеется трап вниз, на вторую палубу, которая занята ЦВК «Струна» (из нескольких ЭВМ) и БИУС МВУ-132 «Омнибус». Там же кондиционеры, приборы микроклимата и основной люк в третий отсек.
На третьей палубе располагаются гиропост и посты комплекса «Гранит». Для удобства организации предстартовой подготовки ракет (их все- таки 24 штуки) и «разгрузки» ЦВК было решено разделить корабельную систему ПП на контуры (3 залпа- 3 контура). Такое тройное дублирование резко повысило гибкость, живучесть системы, сократило время подготовки и ввода данных, позволило таким образом производить обстрел различных целей одновременно. Даже при повреждениях, сбоях и ошибках уж один-то контур в любом случае уцелеет, а ракеты вылетят и найдут, кого нужно. Разумеется, есть и ручной канал ввода данных для крайнего случая. А вообще различных боевых контуров на лодке восемь.
На четвертой палубе, у носовой переборки, большая газоплотная выгородка для аккумуляторной батареи № 2. Обе батареи имеют емкость при 3- часовой разрядке 10500 ампер/часов, при 100- часовой 15000 а/ч. Рядом выгородка кондиционера, пост аккумуляторных ям с приборами контроля газового состава, режима вентиляции и т.д, провизионная для сухих продуктов, цистерна пресной воды. Для обеспечения экипажа пресной водой имеется четыре опреснительных установки типа ПС-2, производительностью 620 литров в час. Общий обьем отсека- 1025 м3 .

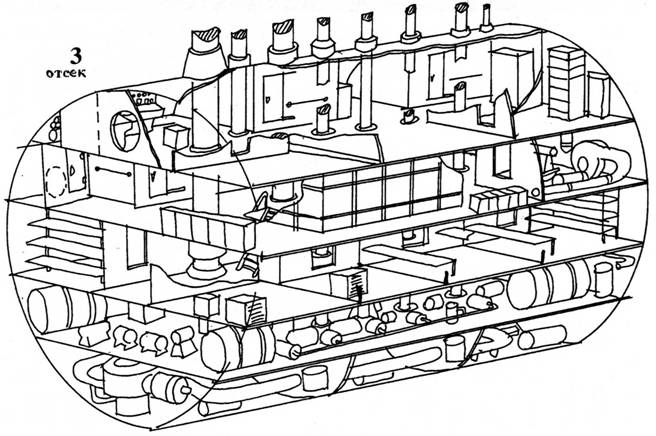

ТРЕТИЙ ОТСЕК: радиоэлектронных систем. В нем находятся все основные выдвижные устройства. Сразу за носовой переборкой- шахта антенного поста З-КР-01 для приема целеуказания от космической системы «Легенда» или от самолетного пункта наблюдения. За ним- воздушная шахта для РКП- устройства работы компрессора под

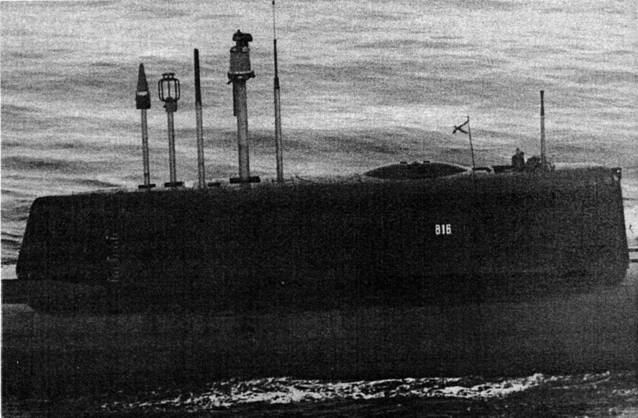

водой. Далее- радиолокационная антенна привязки «Коралл-Б», за ней- РЛС «Радиан» радиолокационного комплекса МРКП- 59, антенна УКВ связи «Анис», антенна дальней связи «Кора- Штырь», антенна радиоразведки «Зона» (пеленгатор) и в корме антенна космической связи «Синтез» (все средства связи объединены в единый комплекс «Молния»). Кроме этого, подключается телевизионная система МТК-110, которая позволяет в определенных условиях видеть под водой на глубинах 50-60 метров. Естественно, что в трюме находятся цистерны и насосы гидравлики, которые поднимают и опускают все эти выдвижные устройства. Жидкость, применяемая в системе гидравлики, совершенно негорюча. Маленький нюанс- подъем выдвижных устройств происходит по команде с ЦП, а вот при контролируемой ситуации они опускаются автоматически, на глубине 50 метров.
Итак, диаметральная линия всех палуб третьего отсека напоминает лес: ее занимают собой стальные стволы выдвижных устройств. Кроме этого, на 1 палубе по левому борту расположены рубки радиосвязи, по правому- запасной командный пункт, который для оперативности имеет люк в ЦП второго отсека. Далее идет рубка гидроакустиков и рубка радиоразведки, у кормовой переборки по левому борту рубка радиометриста. На второй палубе с правого борта пост вахтенного отсека, за ним каюта командира, далее люк в 4 отсек, с левого борта пост «Коралла» с кондиционером, у кормовой переборки третьего отсека- пост химслужбы и станция ЛОХ. По боевой тревоге в отсеке находится 24 человека.
По трапу вниз можно попасть на третью палубу, где по левому борту расположены посты связи, в том числе и засекречивающей, у кормовой переборки отсека устроен гальюн и умывальник, а на свободных площадях- каюты (командира БЧ-5, одна каюта офицеров и три мичманских). На четвертой палубе, как уже говорилось, системы гидравлики, в том числе и автономная, со своими цистернами и приводами, для открывания наружных щитов и крышек ракетных контейнеров. Рулевая гидросистема тоже автономна. Трюм занят водоотливными и осушительными магистралями, системой охлаждения, там же стоит главный осушительный насос ЦН-279 (имеется также четыре водоотливных насоса типа ЦН-294 и два типа ЭНА-4). Общий объем отсека- 956 м3 .
