  47

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

m/41 SI – по конструкции и компоновке практически идентичен танку LT vz. 38 (Pz.Kpfw. 38(t)). Использованы вооружение и силовая установка шведского производства. Несколько изменена форма ниши башни, в которой размещена радиостанция. Изготовлено 116 единиц

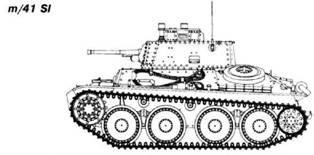

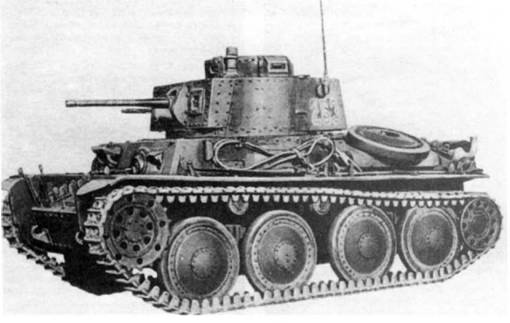

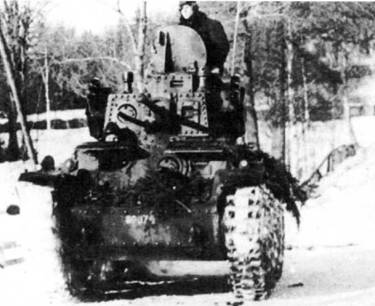

Легкий танк m/41SI (слева и вверху)

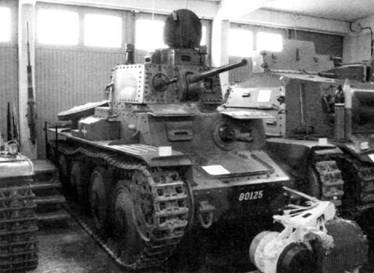

Легкий танк m/41 Sil (в центре). Хорошо видны блоки дымовых гранатометов, установленные по бортам башни. Танк m/41 SI в шведском танковом музее (нижний снимок)


m/41 Sil – двигатель Scania-Vabis L- 603-2 мощностью 160 л,с., удлиненный корпус, наклонные борта башни. Габаритные размеры: 4600x2140x2350 мм. Боевая масса 11 т. Запас хода 230 км. Из готовлено 104 единицы.

Танки Strv m/41 SI поступили на вооружение 3-го танкового полка, развернутого в 1943 г. в 10-ю бригаду. 104 танка второй серии получил 4-й танковый полк.

Чехословацкие лицензионные танки эксплуатировались до 1957 г., после чего были выведены в резерв. В 1960 – 1963 гг. шасси боевых машин послужило базой при изготовлении бронетранспортеров Pbv 301, которые в свою очередь находились на вооружении шведской армии до середины 1970-х гг. Демонтированные танковые башни по сей день используются в качестве огневых точек в системе шведской береговой и аэродромной обороны.


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Strv m/41 SI


БОЕВАЯ МАССА, т: 10,5.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4540, ширина – 2140, высота – 2350, клиренс – 400. ВООРУЖЕНИЕ: 1 пушка Bofors Stvr-K m/38 калибра 37 мм, 2 пулемета KsP m/39 калибра 8 мм.

БОЕКОМПЯЕКТЮО выстрелов, 4000 патронов,

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел.

БРОНИРОВАНИЕ, мм: 8…50.

ДВИГАТЕЛЬ: Scania-Vabis 1664/13, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 145 л.с. (107,2 кВт) при 2300 об/мин, рабочий объем 7750 см³.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, пятискоростная планетарная коробка передач Praga- Wilson, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, подвешенных попарно на листовых полуэллиптических рессорах, три поддерживающих кзтка, ведущее колесо переднего расположения, направляющее колесо.

СКОРОСТЬ МАКС, км/ч: 43.

ЗАПАС ХОДА, км: 180.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ; угол подъема, град. – 45; ширина рва, м – 1,8; высота стенки, м – 0,8; глубина брода, м – 0,8.

СРЕДСТВА СВЯЗИ: радиостанция Telefunken.

Средние танки

Средний танк Strv m/42

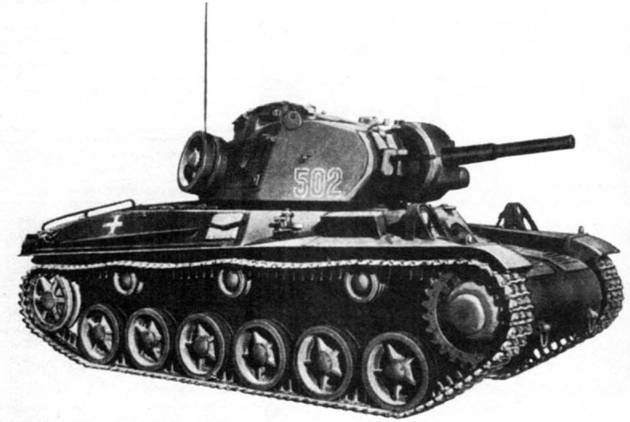

Средний танк strv m/42

Сильно переработанный и удлиненный вариант легкого танка L-60. Разработан фирмой Landsverk AB в 1941 – 1942 гг. Серийный выпуск осуществлялся фирмой Volvo в 1943 – 1944 г.

СЕРИЙНАЯ МОДИФИКАЦИЯ: Длинный и узкий корпус, в конструкции которого использовались литые детали. Сварная башня обтекаемой формы. Вооружение: 75-мм пушка и два пулемета в раздельных установках в башне, зенитный пулемет. На первых серийных машинах устанавливались два двигателя Scania- Vabis L-603 мощностью 160 л.с. каждый.

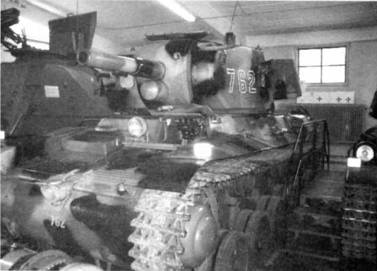

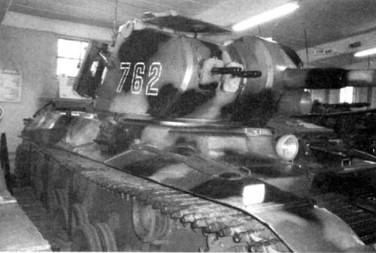

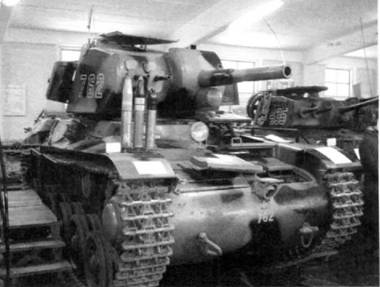

Средний танк Strv m/42, получивший в 1945 г. обозначение IKV 73 (Infantrie- Kanon-Vagn), в экспозиции танкового музе я в Швеции. Обращают на себя внимание боеприпасы, выставленные на правом крыле танка

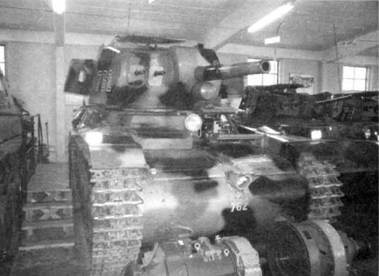

Средний танк Strv m/42. Танковый музей (Pansar museum) в Аксвелле, Швеция


Первоначально Strv m/42 предполагалось использовать в качестве тяжелых танков в самостоятельных танковых частях и соединениях. В 1945 г. боевая задача была изменена и танки переклассифицировали в самоходные артустановки поддержки пехоты – IKV 73 (или Strv 71).

В 1957 г. боевые машины модернизировали, установив на них новые литые башни с длинноствольными 75-мм пушками. Танк получил обозначение Strv 74 и находился на вооружении до конца 1970-х годов вплоть до замены его противотанковой установкой Ikv 91.


ТАКТИКО- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Strv m/42


БОЕВАЯ МАССА, т: 22,5.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 6250, ширина – 2340, высота – 2585, клиренс – 400.

ВООРУЖЕНИЕ: 1 пушка калибра 75 мм, 3 пулемета KsP m/39 калибра 8 мм.

БРОНИРОВАНИЕ, мм: макс. 80.

ДВИГАТЕЛЬ: Votvo А8В, 8-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 380 л.с. (279,7 кВт), рабочий объем 22 600 см³ . ТРАНСМИССИЯ: гидравлическая, управляемый дифференциал.

  47
